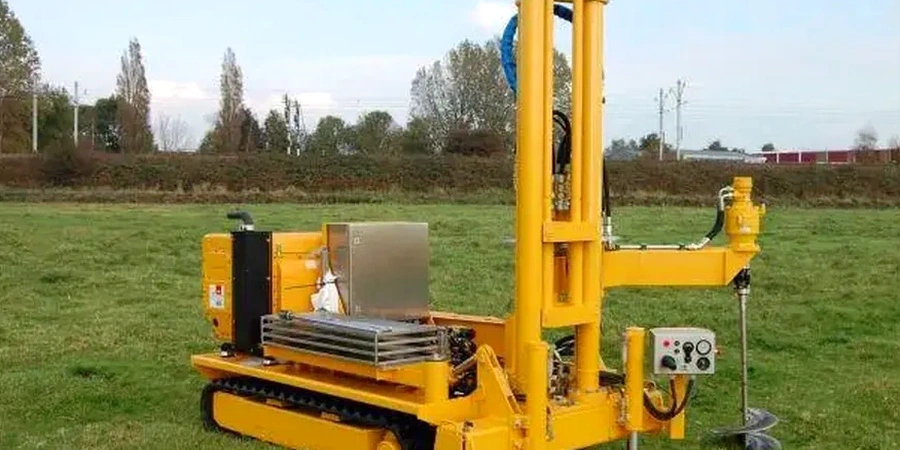

CPT-Sondierung in Hamm – Baugrund schnell und sicher erkunden

Die Bodenverhältnisse in Hamm sind tückisch: Während im Stadtteil Bockum-Hövel oft die tragfähigen Geschiebemergel der Saale-Kaltzeit anstehen, kämpft man in den Lippewiesen und entlang des Datteln-Hamm-Kanals fast durchgängig mit setzungsempfindlichen Auelehmen und Torflinsen. Wer im Hammer Westen ein Mehrfamilienhaus plant, braucht ein völlig anderes Gründungskonzept als jemand, der im Gewerbegebiet Rhynern eine Halle erweitert. Genau hier hilft der CPT-Versuch (Cone Penetration Test), weil er ohne Bohrgut und in kurzer Zeit ein lückenloses Profil des Untergrunds liefert. Ein CPT-Versuch in Kombination mit einer SPT-Bohrung gibt uns die Sicherheit, die wir für die Bemessung brauchen.

Ein CPT-Profil zeigt in 20 Minuten, wofür man mit einer Kernbohrung drei Tage bräuchte – und das ohne jede Störung der Bodenstruktur.

Unser Ansatz

Geologisch liegt Hamm am Nordrand des Haarstrangs und wird von den quartären Lockersedimenten der Lippe geprägt. Die bindigen Deckschichten erreichen in Flussnähe Mächtigkeiten von über 8 Metern, bevor man auf die sandigen Terrassenkiese der Weichsel-Kaltzeit trifft. Bei Drucksondierungen nach DIN EN ISO 22476-1 fahren wir die Messspitze mit konstanter Geschwindigkeit von 2 cm/s in den Boden und zeichnen kontinuierlich den Spitzendruck und die Mantelreibung auf. Das Reibungsverhältnis verrät uns sofort, ob wir in einer Tonlinse stecken oder tragfähigen Sand vor uns haben. Gerade in den Übergangszonen zwischen den Terrassenkörpern ist das entscheidend. Ergänzend ziehen wir oft eine Korngrößenanalyse heran, wenn die CPT-Daten allein keine eindeutige Klassifikation zulassen, und bei weichen Aueböden hilft die Atterberg-Grenzen-Bestimmung, die Konsistenz des bindigen Materials zu beurteilen.

Örtliche Baugrundfaktoren

Wir hatten einen Fall an der Marker Allee: Ein Neubau mit Tiefgarage, direkt auf einer verfüllten Altarmrinne der Lippe. Die ersten drei Meter Auelehm sahen im Baggerschurf noch harmlos aus, aber darunter lag eine fast fließfähige Torfschicht. Ohne CPT-Sondierung hätte man das nie erkannt. Die Folge wäre gewesen: eine Bodenplatte, die sich ungleichmäßig setzt, Risse im Estrich, Wassereinbrüche im Untergeschoss. Mit dem CPT-Profil konnten wir die Torflinie auf den Meter genau abgrenzen und die Gründung über lastverteilende Bodenplatten mit einer Kiespolster-Schüttung dimensionieren. Das ist das Risiko in Hamm: Die Weichschichten sind oft nur linsenartig eingelagert, und wer nur punktuell aufschließt, übersieht sie mit etwas Pech komplett.

Technische Parameter

Parameter	Typischer Wert
Spitzendruck (qc)	0–50 MPa (Messbereich), Auflösung 0,01 MPa
Mantelreibung (fs)	0–1 MPa, Genauigkeit ±2 % vom Messwert
Porenwasserdruck (u₂)	0–2 MPa, piezoelektrischer Aufnehmer
Neigungssensor	0–30° Neigung, Auflösung 0,1°
Eindringgeschwindigkeit	20 mm/s ± 5 mm/s (Normvorgabe)
Maximale Sondiertiefe	25 m (je nach Bodenwiderstand und Gestänge)
Datenaufzeichnung	kontinuierlich alle 10 mm Tiefenintervall

Weitere Fachleistungen

CPT-Basisuntersuchung für Einfamilienhäuser

Eine Sondierung bis 12 m Tiefe mit kontinuierlicher Aufzeichnung von Spitzendruck und Mantelreibung. Reicht in Hamm meist aus, um den Schichtaufbau unter der quartären Deckschicht zu bestimmen und die Gründungsempfehlung für ein Ein- oder Zweifamilienhaus abzuleiten.

CPT-Mehrpunktprofil für Gewerbe und Tiefbau

Zwei bis fünf Sondierungen im Raster, kombiniert mit Porenwasserdruckmessung. Sinnvoll bei Hallen, Tiefgaragen oder wenn der Baugrund in Hamm durch wechselnde Flussterrassen geprägt ist. Liefert die Datengrundlage für eine sichere Setzungsberechnung und Pfahlbemessung.

Häufige Fragen

Was kostet ein CPT-Versuch in Hamm?

Für eine CPT-Sondierung in Hamm mit einer Tiefe von 10 bis 15 Metern liegen die Kosten üblicherweise zwischen 160 € und 210 € pro Sondierpunkt, inklusive Anfahrt, Messprotokoll und Bodenklassifikationsdiagramm. Der genaue Preis hängt von der Zugänglichkeit des Grundstücks und der erforderlichen Sondiertiefe ab.

Welche Tiefe kann mit der CPT-Sonde in Hammer Böden erreicht werden?

Das hängt stark vom Bodenwiderstand ab. In den weichen Auelehmen entlang der Lippe erreichen wir in der Regel 15 bis 18 Meter ohne Probleme. Treffen wir auf die dicht gelagerten Terrassenkiese oder den Geschiebemergel, kann bei 20 bis 25 Metern Schluss sein, weil die Spitzenkraft das Gestänge überlastet. Unser Messtrupp entscheidet vor Ort, ob wir mit Vor- oder Rammgestänge arbeiten.

Ersetzt eine CPT-Sondierung die Kernbohrung für das Baugrundgutachten?

Nur teilweise. Die CPT liefert ein hervorragendes Bild der Schichtung und der mechanischen Eigenschaften, aber sie gewinnt keine Bodenproben. Für die Laborversuche – etwa zur Bestimmung der Kalkgehalte im Hammer Mergel oder der organischen Anteile im Torf – brauchen wir zusätzlich eine Rammkernbohrung oder einen Baggerschurf. Beide Verfahren ergänzen sich.

Wie lange dauert ein CPT-Einsatz in Hamm und wann bekomme ich die Ergebnisse?

Die Sondierung selbst dauert pro Punkt etwa 20 bis 40 Minuten, je nach Tiefe. Mit Aufbau, Einmessen und Abbau sollten Sie etwa zwei Stunden für einen Messtermin einplanen. Das CPT-Diagramm und die Klassifikation nach Robertson senden wir Ihnen in der Regel noch am selben Abend per E-Mail zu.
